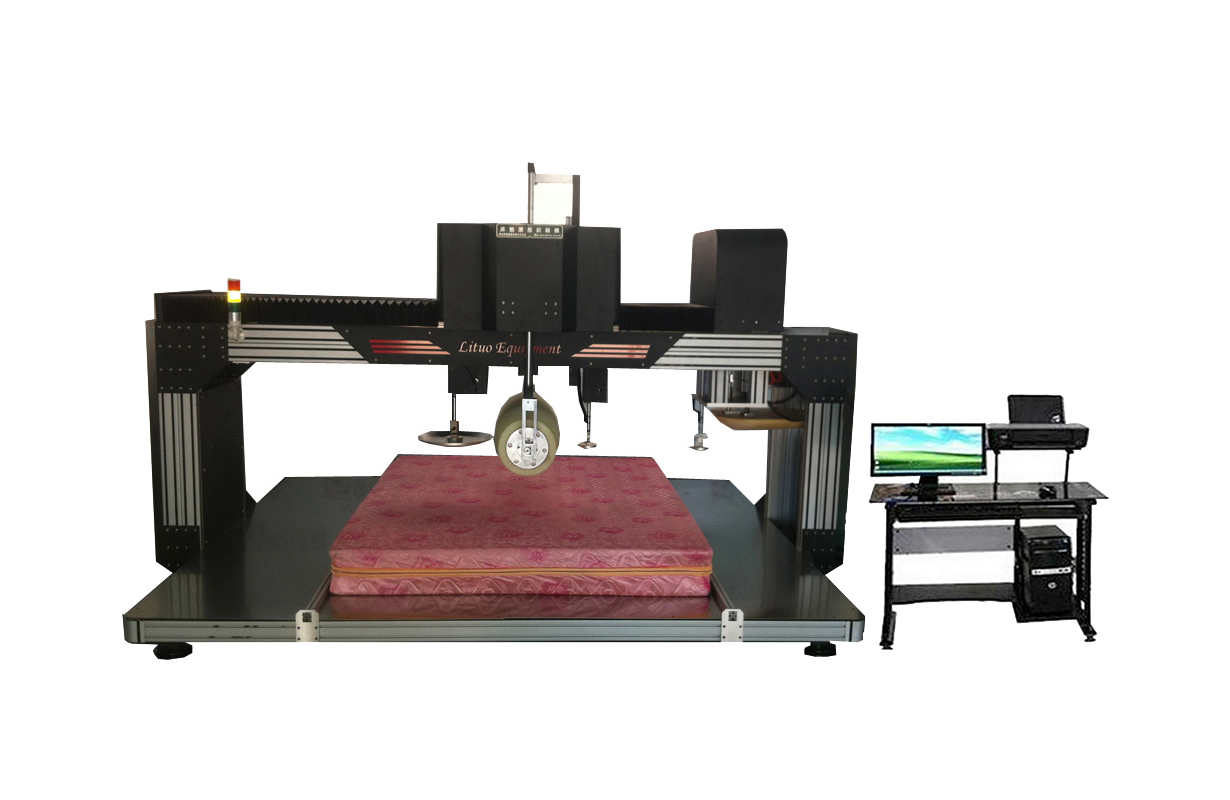

ltJJ29 geautomatiseerde uitgebreide testmachine voor matras (matras rollen, drukken, hardheid en Hoogte-testmachine) Zie G B standaard

De productbeschrijving-



matress rollend duurzaamheidstest is om te simuleren het continu rollen wanneer de mens slijt. Rolling Durability Test is om een ​​rollende laadmodule op een laadpositie van een horizontale matras te plaatsen en om de lading de matras te vervagen met rollen met een bepaalde frequentie, die is om het draagvermogen van matras op lange

term-herhaalbaarheid van rollende belasting te testen. De duurzaamheid van het matrasrand is voornamelijk om de duurzaamheid van de matrasrand te testen. Matras oppervlakte zachte en harde test is om de hardheid van matras te testen, die voldoet aan de vereisten van allerlei matrassenfabrikant en standaard. Het wordt gebruikt om de kwaliteit en levensduur van de matras te beoordelen, en streng aan de vereisten van denationalenorm voor mechanische tests. Geschikt voor sterke lente-matras, gewone veermatras, schuimmatras, bruine vezel elastische matras.

technische parameters

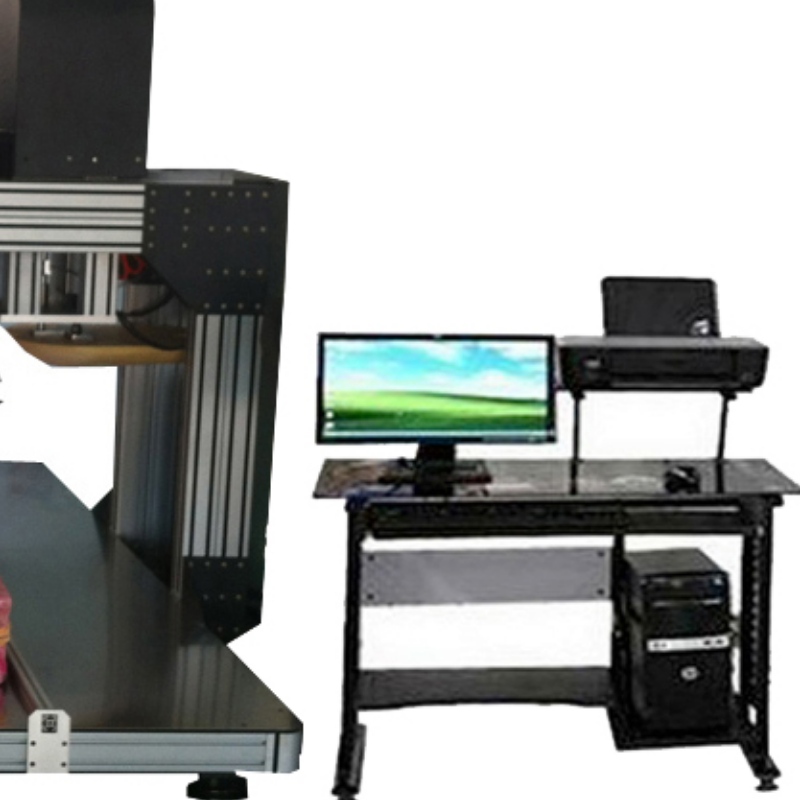

/>1. Besturingsmodus: computerbesturing

2. Matras Surface Duurzaamheid Testinrichting:~

1) Mechanische inrichting die de roller kan besturen om relatieve horizontale beweging op het oppervlak van de matras te maken: het roterende moment van de traagheid van de roller is (0,5 ± 0,05) kgm2, De laadfrequentie moet (16 ± 2) keer

min, de statische belasting moeten zijn (1400 ± 7)n, en de testtijden zijn30000 keer.

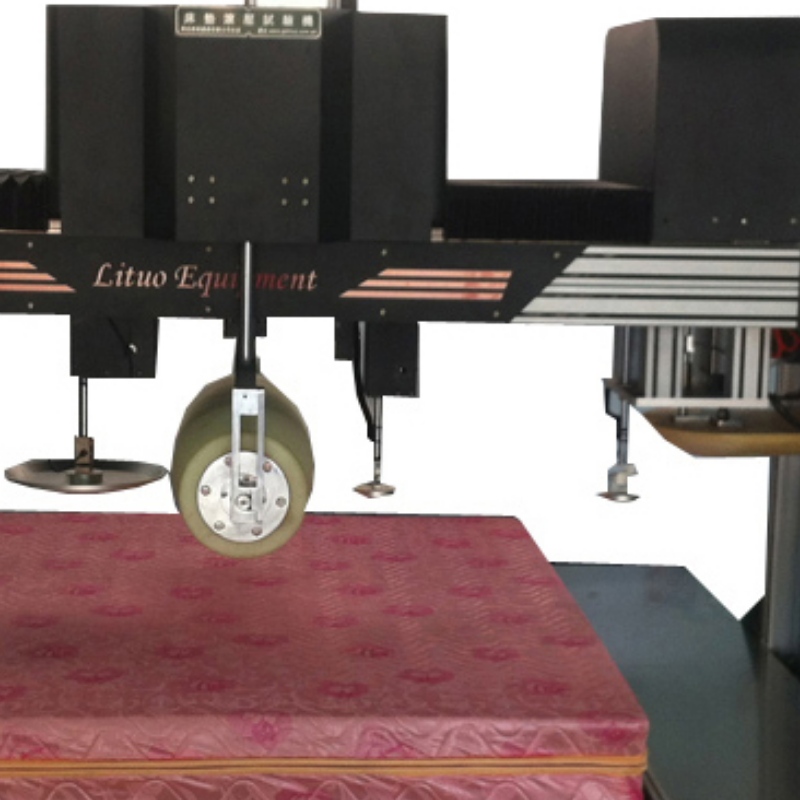

2) roller: ovale vorm, De tolerantie van de externe dimensie is ± 2 mm, het oppervlak moet hard zijn, soepel, zonder krassen of andere oppervlaktefouten, lengte is (1000 ± 2) mm, wrijvingscoëfficiënt is tussen (0,20,5), afschuininghoek van roller: R30, maximum Diameter van roller: 300 ± 1 mm;

3) Motor: Panasonic Servomotor van Japan;

4) Testtrip: ongeveer 250 mm van de middenlijn van de matras;

5) De juistheid van de krachtmeetinrichting magniet minder dan 1% bedragen, denauwkeurigheid van de grootte-inrichting magniet minder zijn dan 1 mm, en de positieafwijking van het laadblok is ± 5 mm.n

3. Zij Duurzaamheid Testinrichting:

1) LADING PAD Maat: 380 * 495 * 75 mm, het oppervlak is hard en soepel, het heeft betrekking op de testapparatuur, die kan roteren op het verticale oppervlak rond de horizontale as;

2) Verticaleneerwaartse laadkracht: 1000N;

3) Totaal aantal tests: 5000 keer;

4) met de tijd: (3 ± 1) s.

4. Hoogte meetapparaat:

1) Hoogte-meetnauwkeurigheid: ± 0,5 mm;

2) Hoogte meetblok: het meetoppervlak is een vlakke en gladde rigide cilinder;

3) Diameter van meetblok: 100 mm, afschuining R10;/

4) Toepassingssnelheid van de pad: 100 ± 20 mmmin;

5) Verticaleneerwaartse kracht: Solliciteer 4N Force, dan de afstand tussen het oppervlak onder het oppervlak van het cirkelvormige kussen en de plaat is de hoogte van het matraspad;

masuring hoogte: de hoogte van het oorspronkelijke matrasoppervlak, enna het doen van 100 keer, 29.900 tijden van uithoudingsstest, respectievelijk het meten van de hoogte van het matrasoppervlak; Altimeter System: Force-waarde wordt ingesteld door software, Force wordt verticaalnaar beneden toegepast in de manier van instelsnelheid, en het is rechtstreeks gekoppeld aan PLC aanraakscherm.

5. Hardheidstestinrichting:   1) laadkussen: een stijve cilinder met een glad oppervlak en een diameter van 355 mm, waarvan het eindvlak een convexe bol is met een kromtestraal van 800 mm en een krommingstrading voorkant van 20 mm;

 2) laadvermogen: 1000N;                 n

/-/

3) slingere snelheid tijdens het laden en lossen: (90 ± 5) MM MIN, het systeem kan elke instelling van 0,01 200mmmin;

4) de afbuigcurve laden: de relatie tussen de kracht onder druk staande door de laadkussen op het exemplaar en de overeenkomstige verzakkingswaarde ;   5) De hardheidswaarde (HY) van de matras is de gemiddelde waarde van de helling (verhouding van laadkracht N tot doorzakken diepte MM) van de afbuigcurve bij 210N, 275N en 340N; =~=~6) Hardheidscijfer: de hardheid van het product wordt uitgedrukt in het bereik van 1 tot 10;

5 zijn harde matrassen (hoe kleiner het aantal, hoe moeilijker het is); HS

610 is zachte matras (hoe groter het aantal, de zachtere).

6.apparantie: het hoofdframe keurt geavanceerd industrieel aluminium profiel met sectionaal oppervlak van 80 * 80 mm. Plaat metalen bakken verfbehandeling voor aansluitdeel;

7.test tabelmateriaal: basis met geavanceerd industrieel aluminium profiel, het tafeloppervlak is gemaakt van roestvrij staal;

8. Hoogte van de testtafel vanaf de grond: 180 mm

9. Externe afmetingen: 3320 * 2400 * 2280 mm (lengte * breedte * hoogte)

10. Gewicht: ongeveer 2,5 ton-

11. Voeding en vermogen: AC2201V 50HZ Singlephase Over 2KW

12. Maximale testmonsterbereik: 2400 mm × 2400 mm × 440 mm//test snelheid: 90 mmmin; 100 mm

min

13. Harde en zachte weergave:nummers en woorden.

14. Programmeerscherm kan vereenvoudigd Chinees, traditioneel Chinees, Engels kiezen.

-15. Force- en verplaatsingssnelheid kan worden gecontroleerd en verplaatsing, het kan tijd, verplaatsing, kracht

verplaatsing maximale en minimale kracht- en levenscurve weergeven (telkens in een lus, de veranderingscorven van de maximale kracht en maximale verplaatsing van elk kanaal.

16. KGF, LBF, KN, N zijn verkrijgbaar voor sterkte-eenheden.

17. Elke kracht- en verplaatsingssensor kunnen worden gekalibreerd in 10 segmenten, of een segmentcorrectie wordt gebruikt.

18. Het rapport kan worden uitgevoerd in Word, Excel en PDF.

19. De testcurve-gegevens worden opgenomen in de database. Wanneer het programma de testniet uitvoert , de weergavecurve kan vanuit de database worden genoemd.



conformnaar het standaard

Het instrument voldoet aan GB/T 26706-2011"Soft Meubels Bruin Fiber Elastische matras"; qb/T 1952.2-2011 Zachte meubels veer zachte matras; BS EN 1957: 2012 Vereisten voor mechanische testen.
